Гибка листового металла

Способы получения прочных и надежных металлоконструкций разнообразны.

Одним из таких способов является гибка листового металла, благодаря которой можно получать объемные изделия без сварки и других типов соединений.

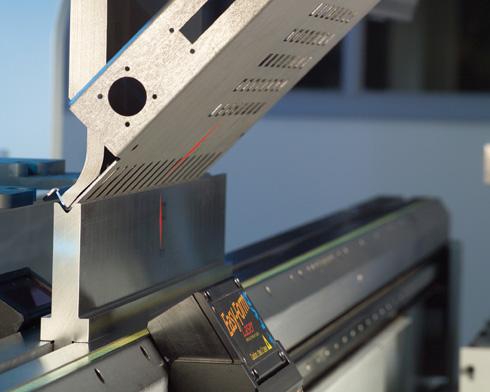

Гибка листового металла

Некоторые виды труб, например трубы небольшого диаметра, можно согнуть с помощью тисков, но для труб большого диаметра применяется технология гибки металла, которая позволяет осуществлять этот процесс качественно, точно, без деформаций и каких-либо других повреждений.

Станки и оборудование

При производстве металлоконструкций из листового материала, гибке стоит уделять не меньшее внимание, чем раскрою металлического листа.

Процесс сгибания является конечной стадией обработки и ее некачественное выполнение ведет к тому, что все изделие может существенно понизить свое качество.

Станки для гибки листового металла называются листогибами или листогибочными прессами, и используются для холодной гибки металла.

Прессы, в зависимости от способа, делятся на следующие виды:

  • прессовые с матрицей и пуансоном;
  • поворотные прессы с гибочной балкой;
  • а также ротационные прессы с валками.

Кроме этого пресс для гибки листового металла бывает стационарным и передвижным, с ручной установкой размеров или с автоматической.

В промышленности свое распространение получили механические, гидравлические, пневматические, а также «ручные» прессы.

Последние виды, как правило, используются в штучном и мелкосерийном производстве.

Название связано с тем, как на станке развивается усилие.

Механическое приспособление для гибки листового металла использует в работе кривошипно-шатунный механизм, а пневматический и гидравлический прессы применяют давление воздуха либо давление гидравлического масла в зависимости от вида пресса.

Гибка листового металла с помощью пресса применяется в авиастроении, машиностроении, приборостроении, а также в строительстве для производства различных коробов, конусов, замкнутых и незамкнутых профилей.

Технология процесса

Выбор той или иной технологии зависит от используемого материала, а также от задач, которые стоят перед специалистом-исполнителем.

Следует помнить, что перед рабочим процессом необходимо произвести расчет усилия гибки листового металла с помощью таблицы либо формулы.

Воздушная гибка осуществляется путем опускания в матрицу пуансона на глубину, которая задается заранее.

Такой метод не требует большого усилия, что позволяет использовать узкие пуансоны или пуансоны, которые имеют сложную форму.

Также применяя воздушную гибку нет необходимости в частой замене инструмента, что ведет к экономии затрат. Благодаря этому такой вид обработки наиболее популярен.

Процесс гибки металлического листа по матрице считается одним из затратных видов, так как для каждой толщины металла и угла гибки требуется свой набор инструментов.

Усилия для такой обработки превышают усилия для воздушной гибки, но ее преимуществом является более высокая точность.

Помимо вышеперечисленных видов, существует также гибка поворотной балкой, которая сегодня довольно распространена.

Ее преимущество в том, что обрабатываемая деталь в процессе гибки удерживается прижимом, что уменьшает вероятность ее повреждений, а недостаток в ограничении толщины металла.

Такая технология используется для производства панелей, дверей, металлической мебели и других изделий.Технология гибки листового металла может похвастаться своим разнообразием, но из всех перечисленных методов наибольшее распространение получила воздушная гибка.
